FD-LDM6

FD-LDM6

FD-LDM6线激光扫描仪采用激光三角测量原理，适用3C电子、半导体、3D图像处理、新能源、食品等行业。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

激光线轮廓点数最高可达3840点

采样频率最高可达25KHZ

重复精度最高可达0.3μm

线性度可达±0.03%F.S

13mm...648mm多种测量范围可选

蓝色3R级激光光源，可有效避免其他光源干扰

全面的SDK开发接口，方便用户开发

基本参数
安装距离30mm/110mm/30mm，型号不同安装距离不同
测量范围Z轴(高度): ±4mm（F.S=8）/±31.5mm（F.S=63）
/±4mm（F.S=8）
X轴(宽度): 近端13 / 75 / 12.5mm
参考位14 / 85 / 13mm
远端14.5 / 94 / 13mm
重复精度Z轴(高度)(μm）：0.3 / 3 / 0.3
数据间隔X轴(宽度)(μm）：9 / 59 / 6.5
线性 Z轴（高度）安装距离±30%范围内±0.035%F.S；其余±0.05%F.S
±0.035%F.S
安装距离±30%范围内±0.03%F.S；其余±0.05%F.S
轮廓数据点数1600点 / 2040点
采样频率（全视野扫描）1700帧/s ；2000帧/s
采样频率（ROI帧率）最高21000帧/s ；最高24000帧/s
光源蓝色半导体激光，405nm蓝紫光，3R激光类产品
温度特征0.01%F.S/℃
电气参数
输入电压24VDC±10%，最大消耗电流1A
数据接口GigE千兆以太网
机械参数
材料铝合金
尺寸143×106×55mm / 160×120×57mm /
143×106×52.5mm
重量900g / 1080g / 860g
环境条件
工作环境温度0…+50℃
环境温度20…85%（无冷凝）
防护等级IP67
振动10…57Hz双振幅1.5mm，X、Y、Z三个方向的
正负方向冲击
抗冲击15g半正弦冲击，周期6ms，从X、Y、Z三个方向
的正负方向冲击

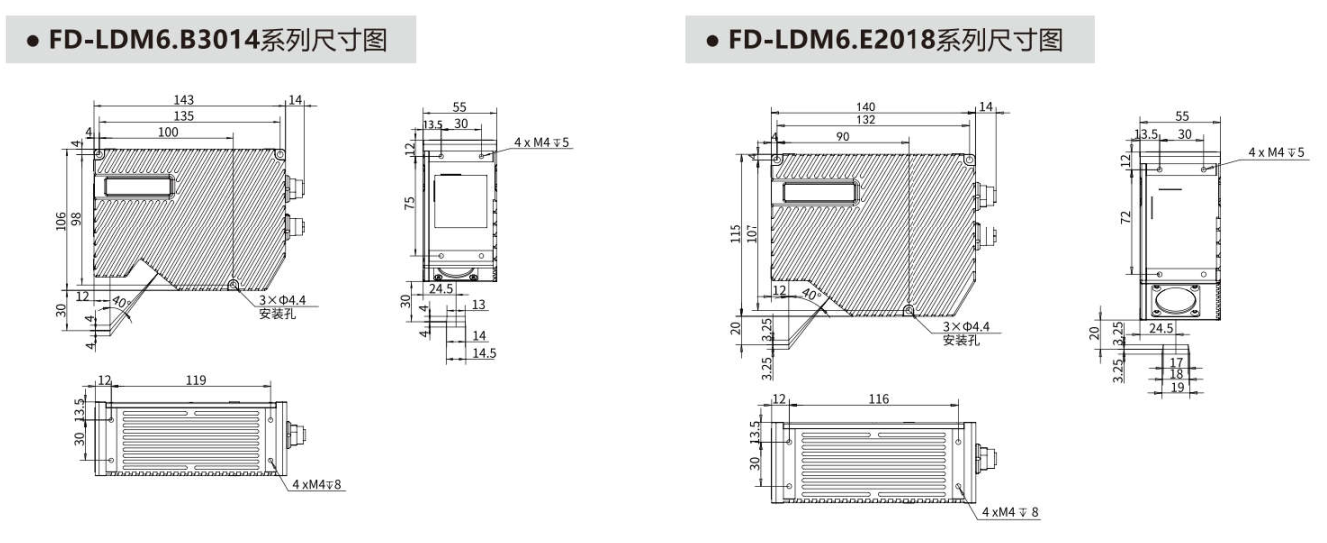

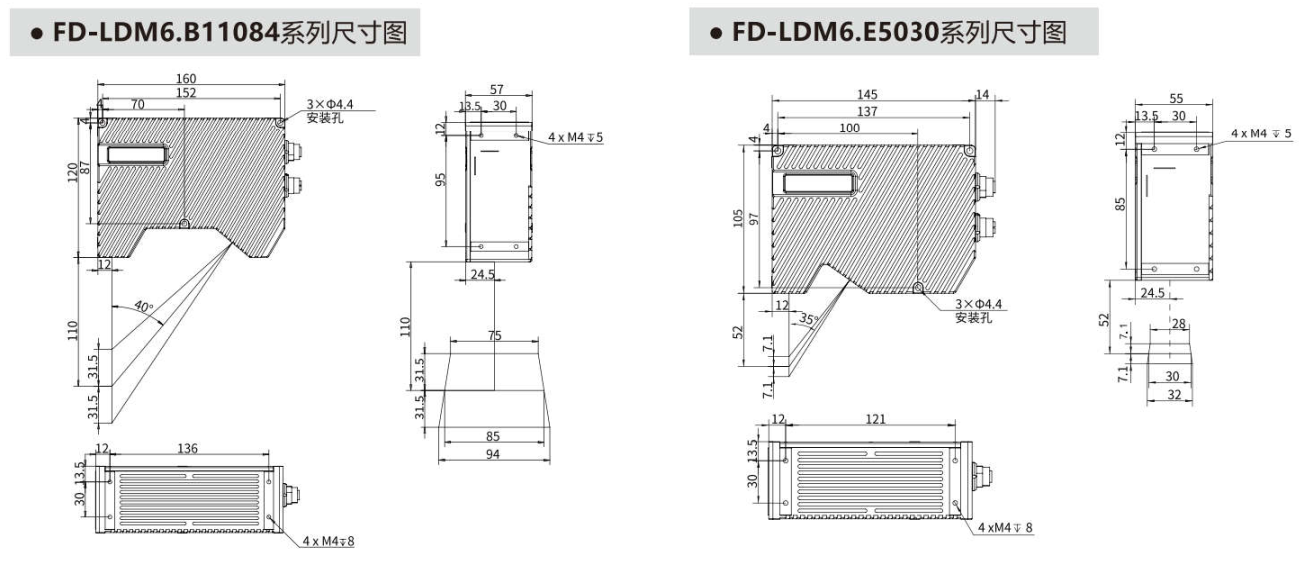

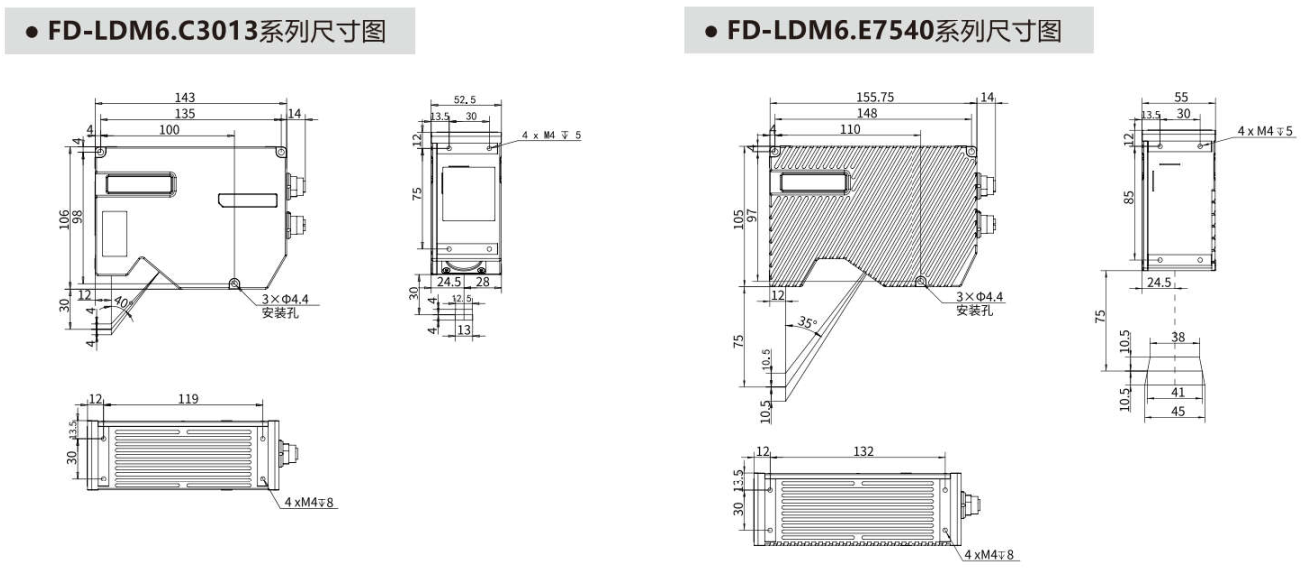

外形尺寸

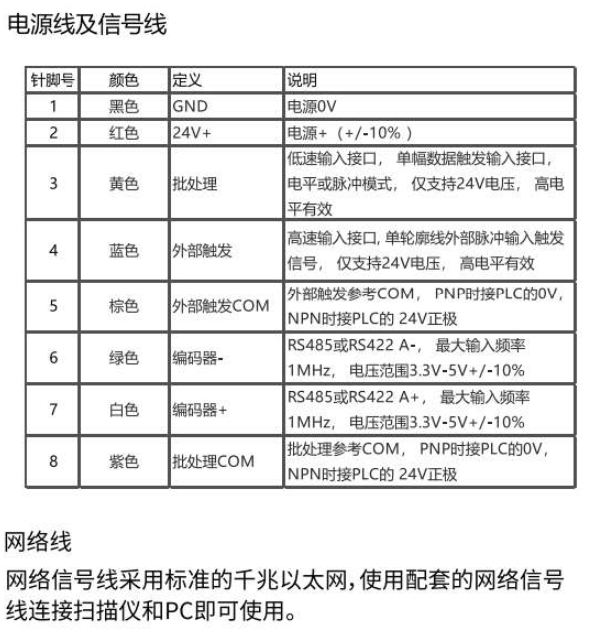

接线图



样本
使用手册
CAD/CAE
资质证书
