PQ01B

PQ01B

PQ01B扁平型光电开关,主要应用于狭小空间内微小物体的检测, 可用在电子、半导体、印刷机械、机器人等领域。

如需详细产品选型,请联系我们 返回
功能及特点

扁平型外形设计

漫反射前面检测型、正面检测型可选

响应速度小于1ms

适合狭小安装空间,如电子、半导体、印刷等行业

线缆、连接器连接可选

抗干扰能力强

基本参数
检测距离漫反射,5mm(黑色);10mm(白色)
响应时间≤1ms
光源直径(漫反射)15mm处直径2mm圆形光斑
30mm处直径3mm圆形光斑
黑白段差(漫反射型)动作距离的15%以下
最小检测物体4mm以上不透明物体
电气参数
工作电压12…24VDC
残余电压≤15% DC
开路电流≤25mA
保护电流1.2倍
输出电流≤100mA
信号电压≤2V
输出方式NPN
电容性负载≤0.2μF
VDE安全等级
机械参数
安装固定M2螺母固定
连接方式4线
电缆2m
产品尺寸14×20.2×7.2mm (L×W×H)
外壳材质PC塑料
环境条件
工作温度﹣25…+70℃
存储温度﹣40…+85℃
防护等级IP65

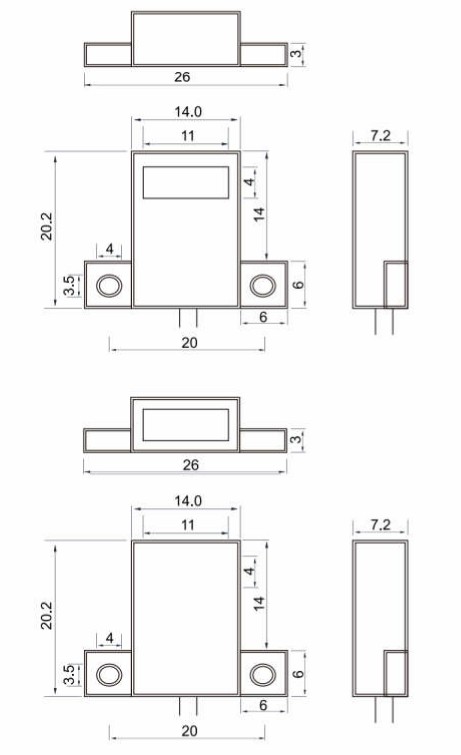

外形尺寸

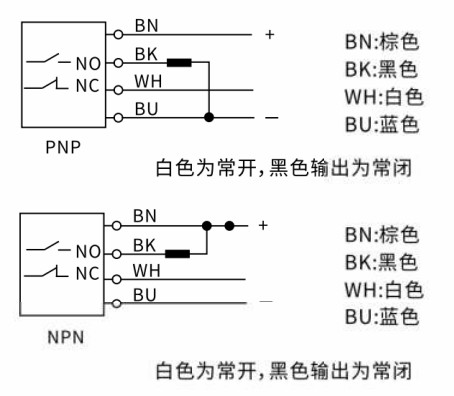

接线图
