PQ03A

PQ03A

PQ03A小方型光电开关,应用于通用各行业,如包装、物流、机械制造等领域。 型号示例:PQ03A.21NS2Y.*

如需详细产品选型,请联系我们 返回
功能及特点

通用小方型外形设计

对射型,镜面反射型,漫反射,背景抑制型可选

点光源和条形光源,条形光型产品适合镂空或凹凸表面的产品检测

经济适用,适用通用各行业

灵敏度可以调节

抗干扰能力强

基本参数
检测距离对射:8m
镜面反射:3m
漫反射:100mm/300mm
背景抑制:100mm/300mm/500mm/200mm
响应时间≤1ms
光源尺寸100mm规格时,最小1mm,其它8…12mm光点
条形光:7*50mm (100mm处);11*70mm (200mm处)
光源红光,640nm
激光等级Class 1
电气参数
工作电压12…24VDC
残余电压≤15% DC
开路电流≤30mA
保护电流1.2倍
输出电流≤100mA
信号电压≤2V
输出方式PNP or NPN,NO or NC
电容性负载≤0.2μF
VDE安全等级
机械参数
安装固定M3螺母固定
连接方式4线
电缆2m
产品尺寸32.3×22.6×12mm (L×W×H)
外壳材质ABS塑料
环境条件
工作温度﹣25…+55℃
存储温度﹣30…+70℃
防护等级IP65

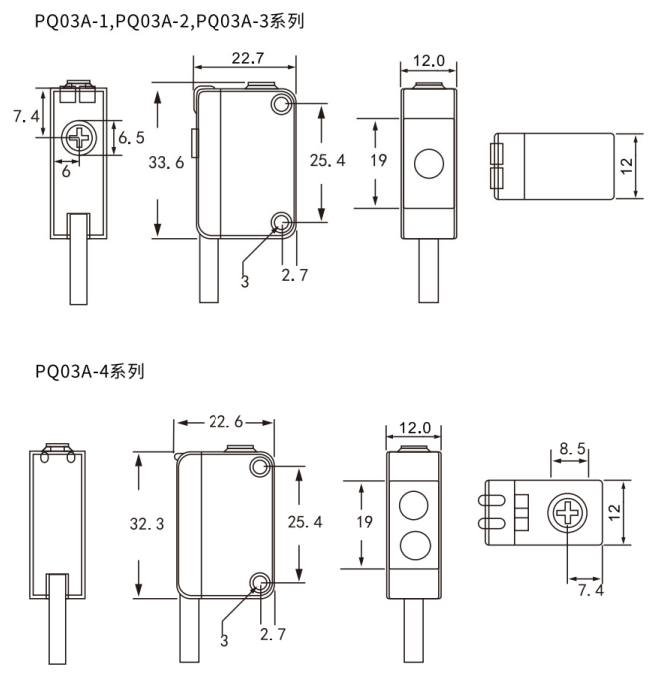

外形尺寸

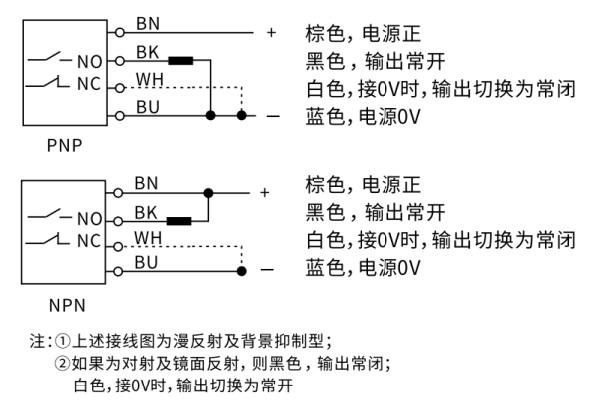

接线图




样本
使用手册
CAD/CAE
资质证书
