产品
QB12系列 - DC3线

QB12系列 - DC3线

QB12系列DC3线接近开关,产品通用型强,应用在冶金、包装、木工,机械制造等行业,感应距离最小为4mm。
型号示例:PR01.04-QB12P10S2-UE.*

如需详细产品选型,请联系我们 返回
功能及特点

扁平型,塑料外壳材质

感应截面QB12为12×7

节省安装空间,价格便宜

短路保护功能,电源接反保护

通过长达100万次的寿命检测试验

所有元件和电路经过恶劣环境和复杂电磁环境检测

基本参数
类型经济型
检测距离QB8: 非齐平0...2mm,QB12: 非齐平0…4mm
QB10: 非齐平0…3mm,QB18: 非齐平0…5mm
安装方式齐平 / 非齐平
开关方式常开 / 常闭
重复精度≤5%
温漂范围≤10%
信号指示黄色LED指示灯
符合标准IEC60947-5-2,UL508
电气参数
工作电压10…30V DC
信号输出PNP , NPN
电压降≤2.0V
输出电流≤200mA
空载电流≤30mA
残余电流≤100μA
开关频率500Hz
电气保护短路保护,电源接反保护
机械参数
标准测量版8×8mm²(QB8) / 10×10mm²
外壳/检测面材料铜镀镍 / PBTP
连接方式2m电缆
重量(连接器 / 电缆)100g / 160g
环境条件
工作温度﹣15…+60℃(QB8);﹣25…+70℃(其它)
储存温度﹣40…+85℃
工作湿度<98%RH(25℃时)

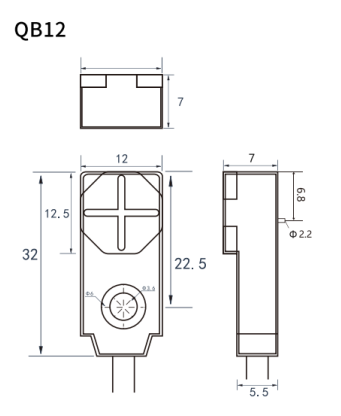

外形尺寸






接线图





样本
使用手册
CAD/CAE
资质证书
