PQ01A

PQ01A

PQ01A薄型光电开关，主要应用于狭小空间内微小物体的检测，可用在电子、半导体、印刷机械、机器人等领域。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

薄型外形设计，仅有5.6mm厚

漫反射型、对射型可选

漫反射型可检测透明物体

盲区小，仅有2mm

响应速度小于1ms

抗干扰能力强

基本参数
检测距离对射型：0.6m；漫反射型：2…30mm
响应时间≤1ms
光源直径直径3…8mm圆形光斑
30mm处直径5mm圆形光斑
电气参数
工作电压10…30VDC
残余电压≤15% DC
开路电流≤30mA
保护电流1.2倍
输出电流≤100mA
信号电压≤2V
输出方式PNP or NPN
电容性负载≤0.2μF
VDE安全等级Ⅲ
机械参数
安装固定M2螺母固定
连接方式3线
电缆2m
产品尺寸21×12.6×5.6mm (L×W×H)
外壳材质PBT塑料
环境条件
工作温度﹣25…+55℃
存储温度﹣40…+70℃
防护等级IP65

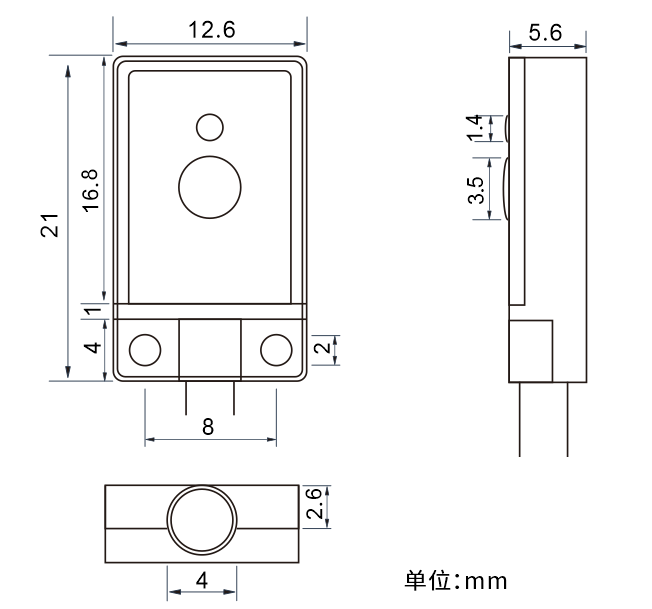

外形尺寸

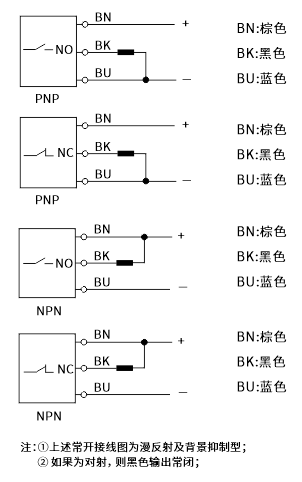

接线图
