PG02.L2

PG02.L2

PG02.L2紧凑小槽型光电开关,主要应用于流水线生产、自动化包装、半导体制造、生产计数等场景。

如需详细产品选型,请联系我们 返回
功能及特点

槽宽5mm,外形紧凑

抗干扰能力强

动差距离小,可检测微小段差

高度集成的芯片,确保长使用寿命

基本参数
种类L
检测距离5mm(槽宽)
标准检测物0.8*1.2mm以上的不透明物体
重复精度0.03mm以下
指示灯橙色指示灯,检测到物体时灯灭,无物体时灯亮
响应频率3KHz
光源红外光
电气参数
工作电压5…24VDC±10%
输出模式PNP或NPN集电极开路
开关模式L.on(入光动作)/ D.on(遮光动作)可切换
残留电压1V以下(负载电流100MA时)
消耗电流≤8mA
保护电路浪涌保护,反极性保护
机械参数
连接方式2m 4芯电缆
材质ABS + PC
环境条件
工作环境温度工作时﹣25…+55℃;保存时﹣30…+80℃(无结冰)
工作环境湿度工作时5…85%RH;保存时5…95%RH,无凝结
环境光照度受光面照度 白炽灯:1000Lux以下
耐电压AC,1000V1分钟,所有电源连接端子与外壳之间
耐震动10Hz…2000Hz双振幅1.5mm(最大加速度196m/s2
XYZ各方向2小时
绝缘电阻所有电源连接端子与外壳之间,20MΩ以上
(基于DC250V)
防护等级IP50

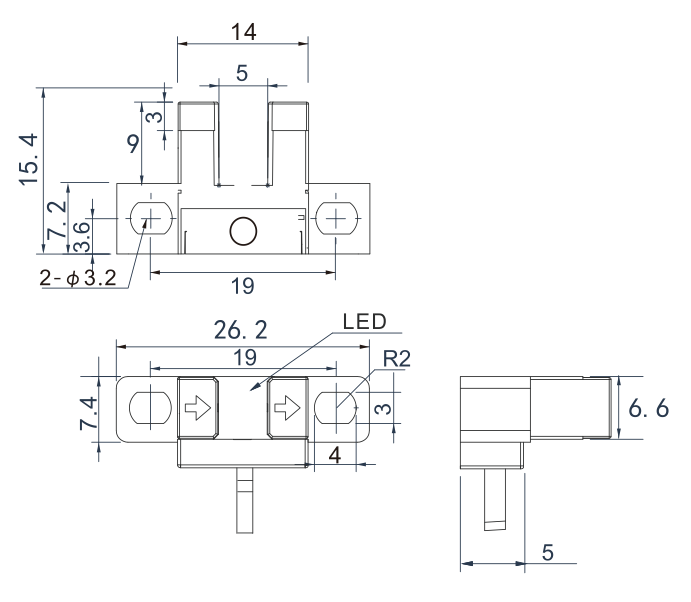

外形尺寸




接线图


PNP接线图.jpg    NPN接线图.jpg
