PG05B.U30 / PG05BL.U30

PG05B.U30 / PG05BL.U30

PG05B.U30/PG05BL.U30宽槽型光电开关，主要应用于流水线生产、自动化包装、半导体制造、生产计数等场景。

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

槽宽30mm，金属壳

红光：Φ1.2mm以上不透明、半透明、透明物体

激光：Φ0.05mm以上不透明、半透明、透明物体

抗干扰能力强

动差距离小，可检测微小段差

高度集成的芯片，确保长使用寿命

基本参数
种类U,金属壳
检测距离30mm（槽宽）
标准检测物红光：Φ1.2mm以上的不透明、半透明、透明物体
激光：Φ0.05mm以上的不透明、半透明、透明
物体
重复精度（红光/激光）0.02mm / 0.015mm
指示灯橙色指示灯，检测到物体时灯灭，无物体时灯亮
响应频率红光：1.5KHz / 激光：3KHz
光源红光 / 激光可选
电气参数
工作电压10…30VDC
输出模式PNP或NPN集电极开路
开关模式L.on（入光动作）/ D.on（遮光动作）可切换
残留电压1V以下（负载电流100mA时）
消耗电流＜8mA
保护电路浪涌保护，反极性保护
机械参数
连接方式M8连接器
材质ABS + PC
环境条件
工作环境温度工作时﹣25…+55℃；保存时﹣30…+80℃（无结冰）
工作环境湿度工作时5…85%RH；保存时5…95%RH，无凝结
环境光照度受光面照度 白炽灯：1000Lux以下
耐电压AC，1000V1分钟，所有电源连接端子与外壳之间
耐震动10Hz…2000Hz双振幅1.5mm（最大加速度196m/s2
XYZ各方向2小时
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上
（基于DC250V）
防护等级IP67

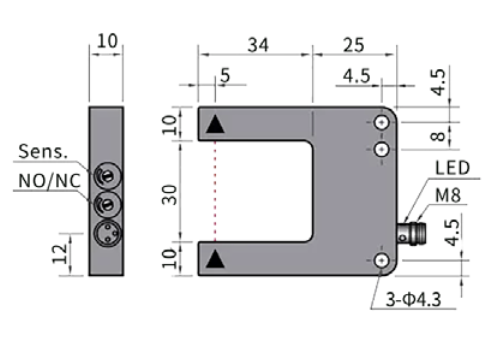

外形尺寸



接线图
