FD-CM1

FD-CM1超薄型系列，光幕用于机械加工设备、危险工作区域，防止机械设备对操作者的伤害和误入危险区域造成的人身伤害、设备伤害，保护人身和设备安全。

如需详细产品选型，请联系我们返回

产品特点技术参数外形与接线资料下载配件

功能及特点

侧面超薄尺寸，厚度仅为13mm，合适安装空间狭小的场景

光轴间距可选10mm，20mm，40mm

体积小巧，结构紧凑

抗光干扰和电磁干扰能力强，线同步技术

响应时间小于1ms

10…30VDC的宽泛工作电压范围

基本参数

光幕形式对射式

保护距离正面感应： 0.1…0.5m、 0.1 …1m、 0.1.…2m

保护高度60…1260mm(20mm光轴间距)

光轴间距10mm，20mm，40mm

分辨率15mm、 25mm、 45mm

光轴数量40mm间距： 4、 6、 8 …32

响应时间0.2ms+(N * 0.1)ms,N为光轴数

发射与接收间最大安装偏差±10°

防护电路过压保护、过流保护、接反保护

同步方式线同步

信号指示绿色LED指示灯

绝缘电阻＞100MΩ

发射光源红外，940nm

长宽尺寸28*13mm

电气参数

供电电压DC24V±10%

输出类型PNP，NPN

电压降≤2.0V

输出电流≤100mA

功耗3W

残余电流≤100μA

机械参数

外壳材料铝合金

环境条件

工作温度﹣10…+55℃

工作湿度<85%RH(20℃时)

防护级别IP54

外形尺寸

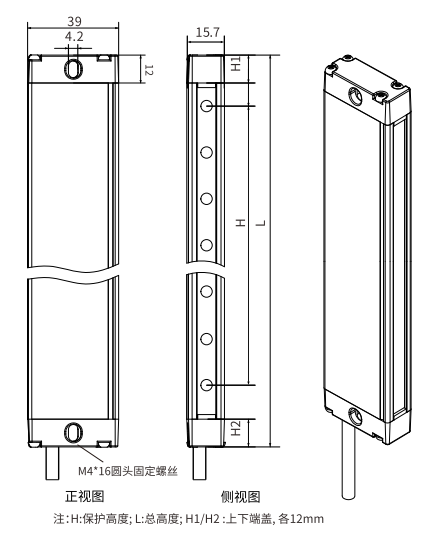

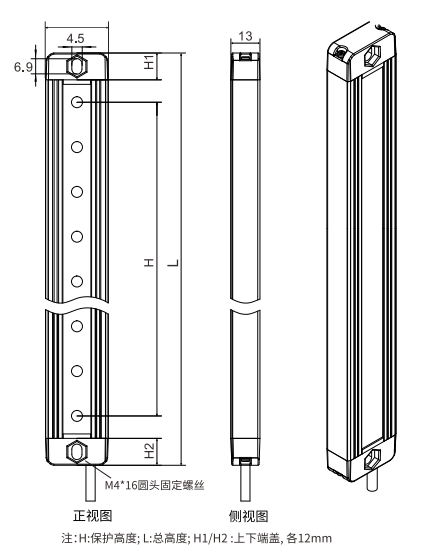

正感应面外形尺寸图.png 侧感应面外形尺寸图.png

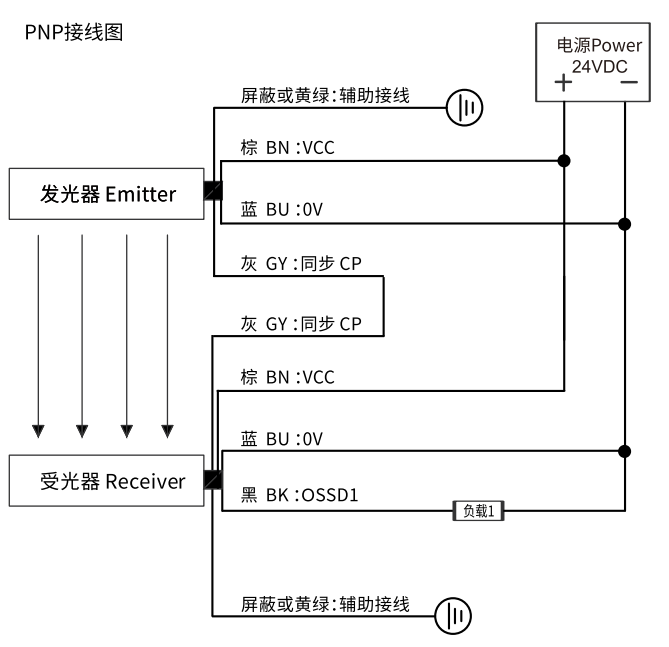

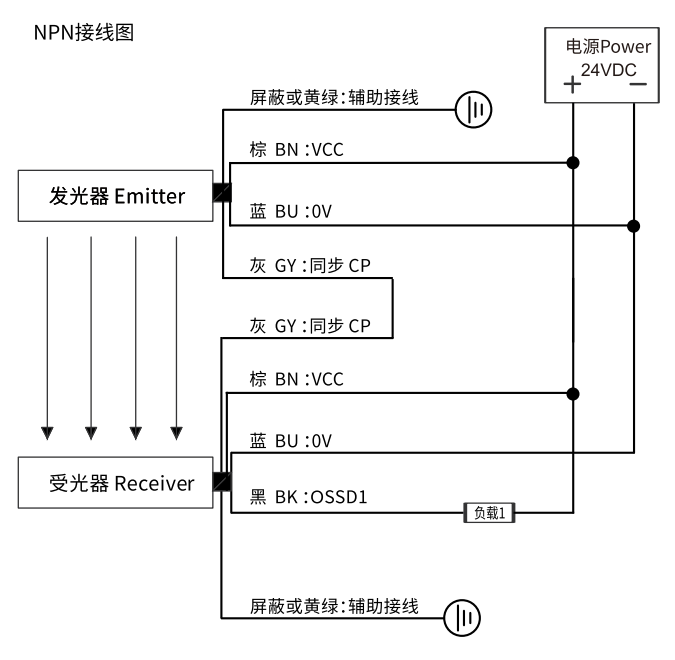

接线图



样本

使用手册

CAD/CAE

FD-CM1超薄型安全光幕正面感应系列.stp (36K)
