FD60.20

FD60.20

FD60.20适用于室内、室外、野外等各类腐蚀性水及污水的液位测量。
型号示例：FD60.20-3121.5000.F10.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

测量范围0...200m

使用扩散硅压变晶体，测量精度可达0.1%F.S

探头与液体接触的部分使用全灌封，防冷凝

螺纹，法兰连接方式可选

探头材质316L，PP，PVDF可选

使用稳定，维护简单，无需调试

电缆长度可选

内置温度误差补偿

线缆密封采用锥堵密封工艺，可用于室外等复杂工况

配备了防浪涌冲击电路，稳定性好

基本参数
压力类型表压
量程范围0.1…200m可选
精度等级±0.1%量程上限
阻尼时间电子线路部件阻尼时间：0…100s可调（默认值0）
隔离膜片阻尼时间：≤0.2s
断电后重启时间≤6s
隔离填充液无
密封方式氟橡胶O型环密封（适用于﹣20…+200℃）
电气参数
供电电源4…20mA：10…30VDC
4…20mA+HART：16.5…55VDC
MODBUS/RTU：12…32VDC
输出信号4…20mA
4…20mA+HART
MODBUS/RTU
功耗＜500mW，24VDC，20.8mA
绝缘电阻≥20MΩ，100VDC
EMC兼容性IEC61000-4-3/4/5
机械参数
隔离膜片材质陶瓷
接线盒材质铝合金
过程连接线夹，螺纹，法兰
重量约1.87Kg（不含线缆）
耐振动＜0.1%量程上限，IEC612983-3
环境条件
使用温度不带显示﹣40…+85℃
带显示﹣20…+70℃
存储温度﹣40…+85℃
环境湿度5…100%RH
防护等级IP67
防爆等级Exd II CT6

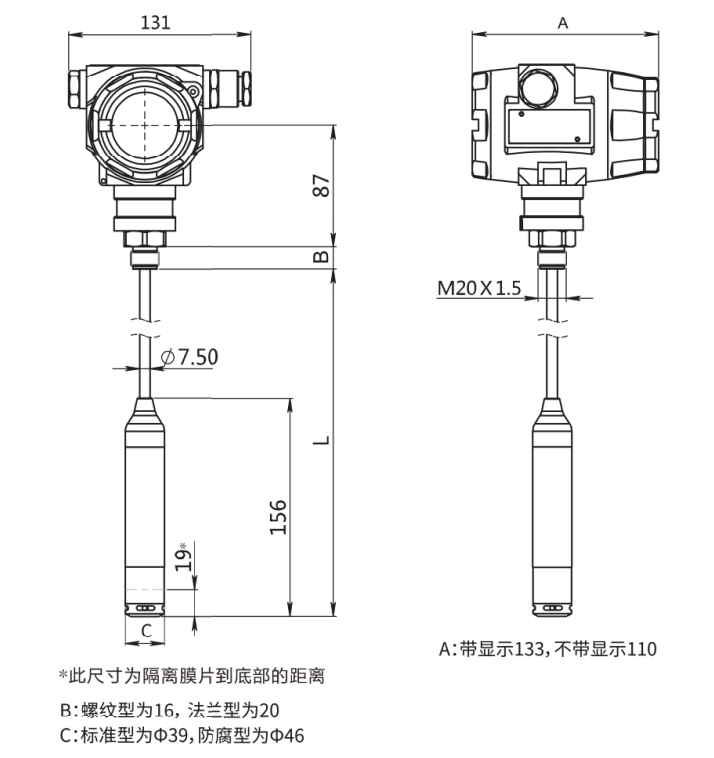

外形尺寸

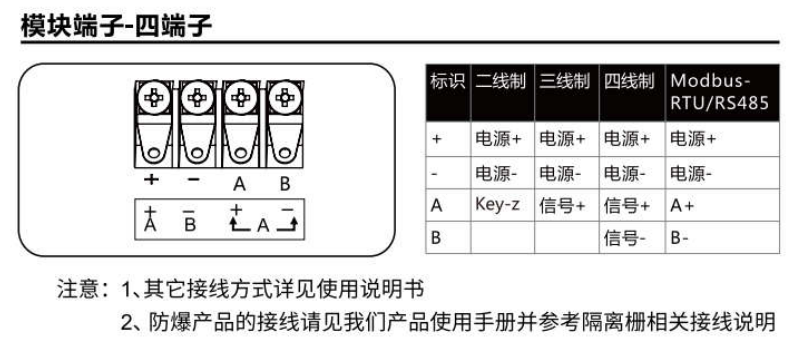

接线图
