PQ03C

PQ03C

PQ03C超小型带有背景抑制的光电开关，可用在包装、物流、机械制造等领域。
型号示例：PQ03C.41PS2Y.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

方形设计，方便安装

检测距离：背景抑制型5...300mm，镜面反射型2m

外形尺寸小

响应速度0.5ms

3线连接

不受背景影响，检测黑白物体精度0.5mm

灵敏度可以调节

抗干扰能力强

基本参数
检测距离背景抑制型：5…300mm
镜面反射型：2m
响应时间≤0.5ms
光源直径300mm处直径7mm圆形光斑
200mm处直径6mm圆形光斑
100mm处直径5mm圆形光斑
黑白段差300mm处，量程5%，15mm
200mm处，量程2.5%，4…5mm
100mm处，量程0%，小于1mm，黑白等距
应差 (白色背景检测白色物体)300mm处，4mm
200mm处，2mm
100mm处，0.5mm
电气参数
工作电压12…24VDC
残余电压≤15%DC
开路电流≤30mA
保护电流1.2倍
输出电流≤100mA
信号电压≤2V
输出方式NPN / PNP，NO / NC
电容性负载≤0.2μF
机械参数
安装固定M3螺母固定
连接方式3线
产品尺寸31.4×18.3×12mm（L×W×H）
外壳材质PC塑料
环境条件
工作温度﹣20…+60℃（不可结露/冰）
存储温度﹣30…+70℃
VDE安全等级Ⅲ
防护等级IP67

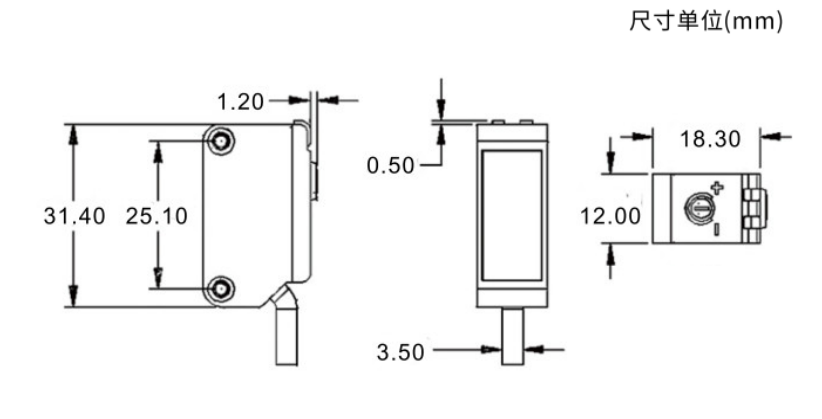

外形尺寸

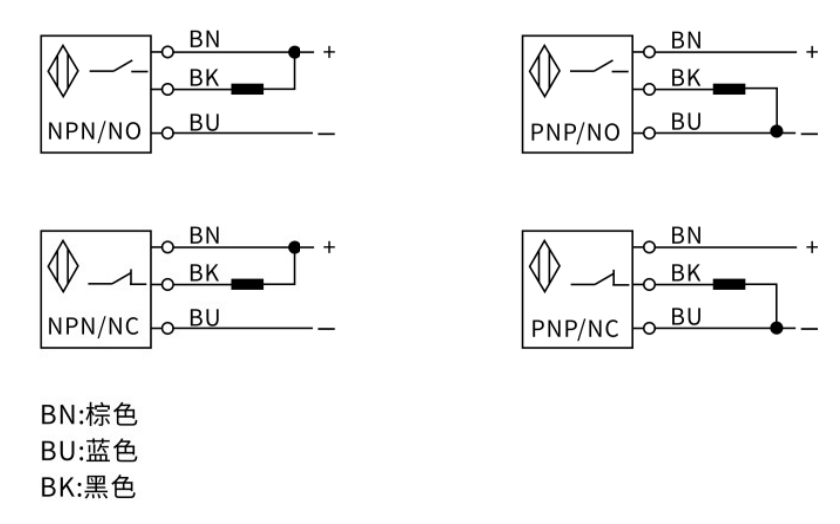

接线图
