PQ06
PQ06

PQ06

PQ06小型光电开关，可用在包装、物流、机械制造等领域。
型号示例：PQ06-21NS2Y.*

如需详细产品选型，请联系我们 返回
产品特点 技术参数 外形与接线 资料下载 配件
功能及特点

检测距离：对射0...20m，镜面反射0.01...4m，漫反射10...800mm，背景抑制5...100mm/10...300mm;

红色可见光源，经济型

背景抑制型可选

响应时间很小，仅为500μs

外形结构非常小巧，尺寸为31*20*11mm

带有灵敏度调节旋钮，可以设定测量距离

带有亮通/暗通设定旋钮

带有动作信号输出指示灯和激光状态指示灯

电缆和连接器规格可选

基本参数
光斑尺寸对射型：800mm/20m
镜面反射：200mm/4m
漫反射：11mm/800mm
背景抑制：10mm/100mm；30mm/300mm
响应时间500μsec
重复精度≤5%
温漂范围≤10%
光源红色LED
信号指示橙色LED：输出指示；绿色LED：稳定指示
激光指示绿色LED指示灯
灵敏度调整可设置，单圈电位器调整（背景抑制型为4圈）
亮通/暗通可设置，亮通（入关动作），暗通（遮光动作）
符合标准IEC60947-5-2，UL508
电气参数
工作电压10…30VDC
信号输出PNP，NPN
电压降≤1.0V（max)
输出电流≤20mA
空载电流≤10mA
残余电流≤100μA
机械参数
标准测量版100×100mm²，白色
抗振动10…55HZ，振幅1.5mm
抗冲击500m/s²
电气接口2m连接电缆 / M8连接器
环境条件
工作温度﹣25…+60℃
保存温度﹣40…+70℃
工作湿度＜98%RH（25℃时）
防护等级IP67

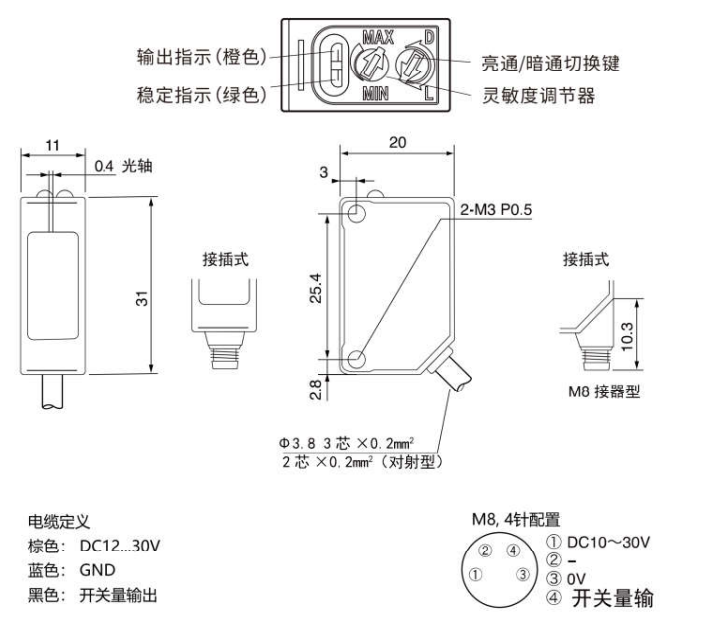

外形尺寸

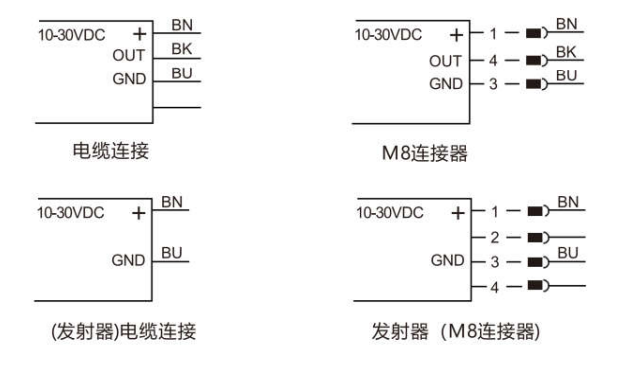

接线图




样本
使用手册
CAD/CAE
资质证书
反光板
PQA6.AR12

PQA6.AR12

标准反光板

使用反光板，检测距离0.01...4m
